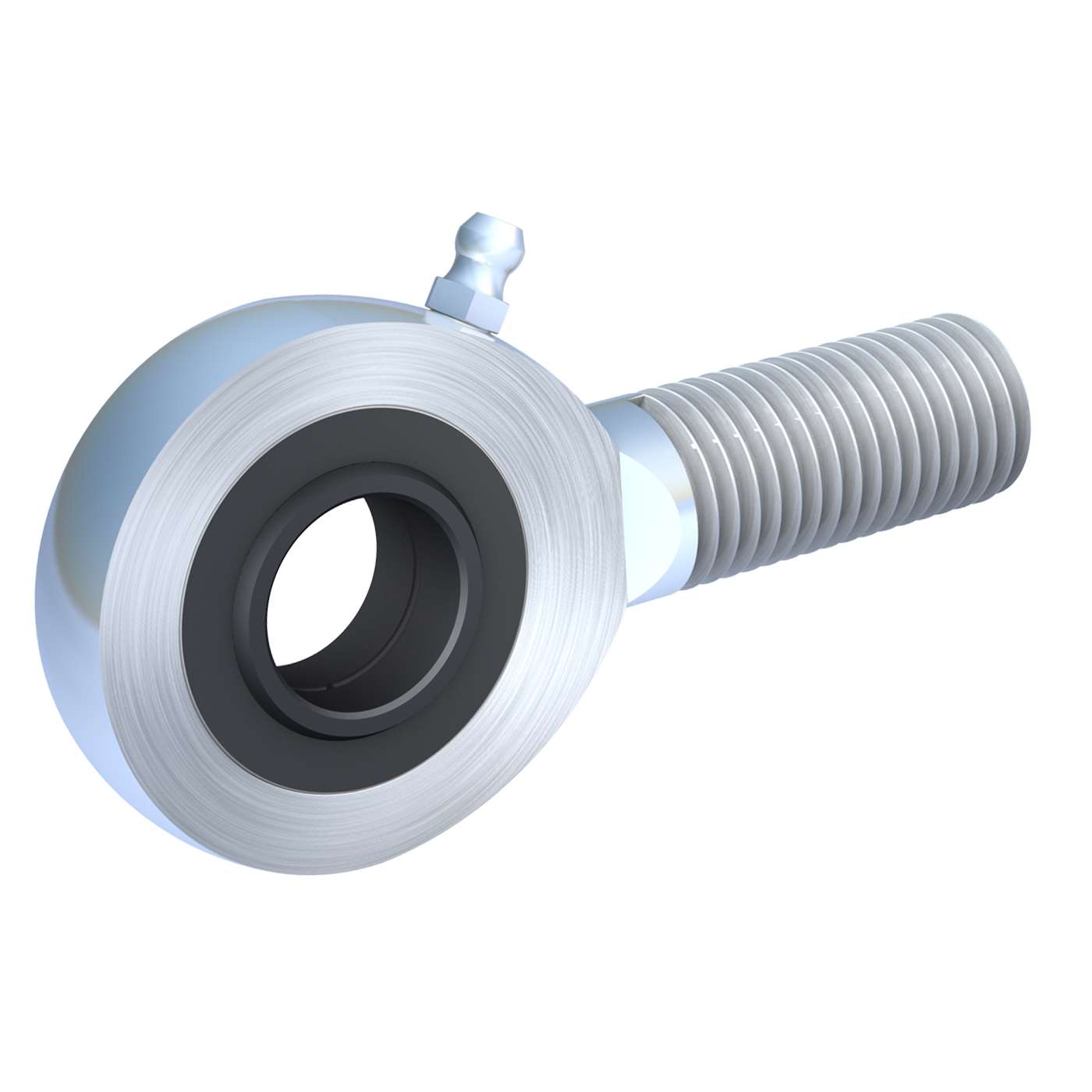

Rod end DIN ISO 12240-4 E series steel/steel version male thread 35 M36FG Steel galvanised
can be regreased, suitable for high alternating loads货号
20 82 6481 2035/013
标识符
Rod end DIN ISO 12240-4 (DIN 648) E series steel/steel version male thread
Größe
35 M36FG
材料组
Steel
表面
galvanised
材料
Housing: up to size 10 steel, lathe work, galvanised
from size 12 steel, forged, galvanised
Bearing: steel/steel bearing needs maintenance (mbo standard 89)
from size 15 deliverable with double face sealing (mbo standard 83, order number: .. 83 6481 ...)
d
35
d Tolerance
0/ - 12μ
A
21
B
25
d1
39,8
d2
82
d3
M36 x 3 FG
螺纹版
Fine-pitch thread right
h
140
l1
82
l2
181
Static basic load rating C0 (kN)
144
Angle of misalignment a°
6
Bearing radial tolerance in mm min. - max.
0,030 - 0,085
Mass (g) per piece
1400
润滑
from size 20, via hydraulic lubricating nipple DIN 71412; working range: -50 °C to +200 °C; initial lubrication must be performed during initial operation
Rod end_Pivoting bearing
Rod end
Series
E series (small version)
Maintenance
needs maintenance
Thread
Male thread
Threaded bolt
No
Sealing
No
Suitable for clevises
Yes
Temperature
-50 °C - +200 °C
