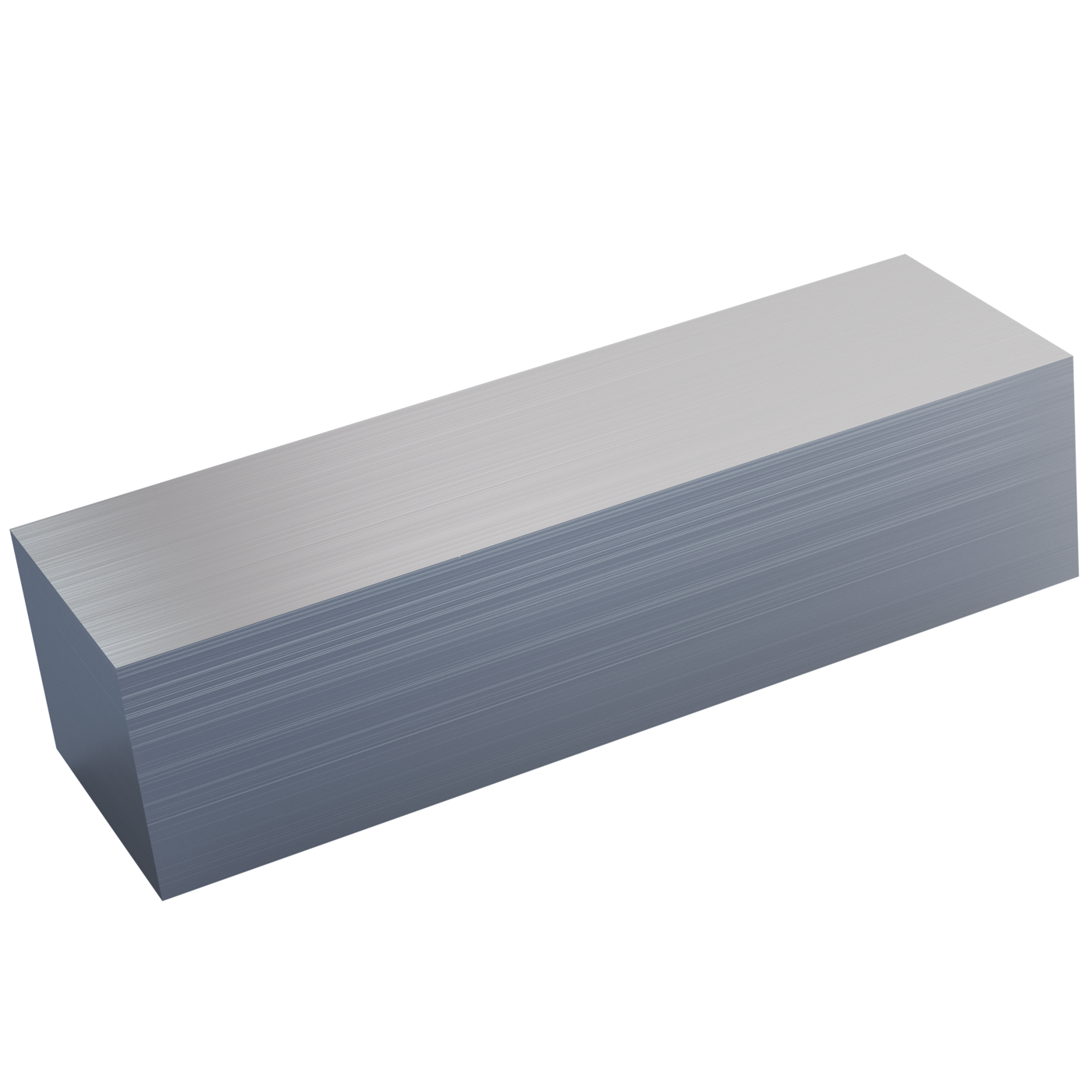

Parallel key DIN 6885 form B straight-ended B 45x25x250 Steel bright
r1 chamfering (all sides), bevelled or rounding of manufacturer's choice
r2 rounding of groove bottom for shaft and hub
* similar to DIN 6885
r2 rounding of groove bottom for shaft and hub
* similar to DIN 6885
货号
11 37 4525 2500/001
标识符
Parallel key DIN 6885 form B straight-ended, high-sized version
Größe
B 45x25x250
材料组
Steel
表面
bright
Breite b
45
Höhe h
25
für Wellen-Ø d1 über
170
für Wellen-Ø d1 bis
200
Wellennutbreite b
45
Wellennuttiefe t1 [mit Rückenspiel]
15
Wellennuttiefe t1 [oder Übermaß Toleranz]
+0,3
Nabennutbreite b
45
Nabennuttiefe t2 [bei Rückenspiel]
10,4
Nabennuttiefe t2 [bei Übermaß]
9,1
Nabennuttiefe t2 Toleranz
+0,3
d2 Kleinstmaß d1+
26
Schrägung/Rundung r1 min.
1
Schrägung/Rundung r1 max.
1,2
Rundung des Nutgrundes r2 max.
1
Rundung des Nutgrundes r2 min.
0,7
Länge l
250
Länge l Toleranz Feder
-0,5
Länge l Toleranz Nut
+0,5
